Definition 04.1 (Operational Amplifier).

High-gain voltage amplifiers with differential inputs and a single-ended output. Features:

  • High input impedance
  • Low output impedance
  • High gain
  • Differential input

Types of Op-Amps

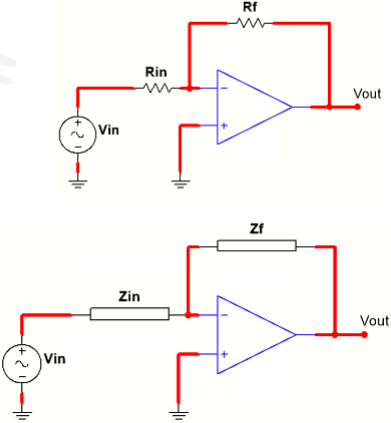

Inverting Amplifier

$$ V_{\text{out}} = -V_{\text{in}}\frac{R_{f}}{R_{\text{in}}}$$ $$ V_{\text{out}} = -V_{\text{in}} \frac{Z_{f}}{Z_{\text{in}}}$$

inverting amplifier diagram

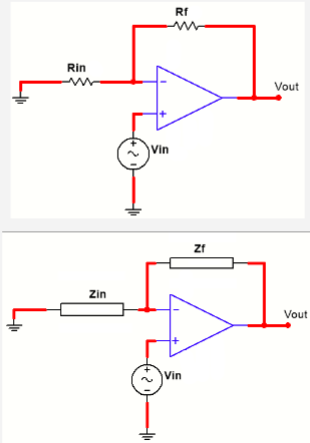

Non-Inverting Amplifier

$$V_{\text{out}} = V_{\text{in}}\left(1+\frac{R_{f}}{R_{\text{in}}}\right)$$ $$V_{\text{out}} = V_{\text{in}}\left(1+\frac{Z_{f}}{Z_{\text{in}}}\right)$$

noninverting amplifier diagram

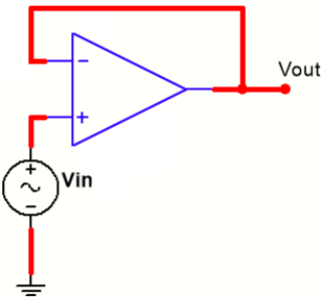

Voltage Follower/Buffer

$$V_{\text{out}} = V_{\text{in}}$$

voltage follower diagram

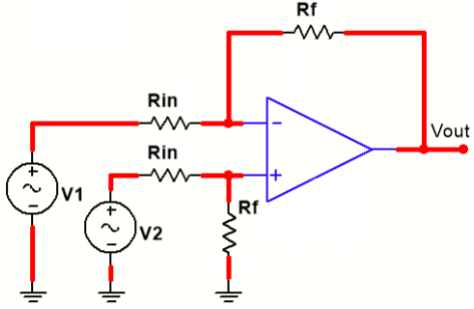

Differential Amplifier

$$V_{\text{out}} = \frac{R_{f}}{R_{\text{in}}} \left(V_{2}-V_{1}\right)$$

differential amplifier diagram

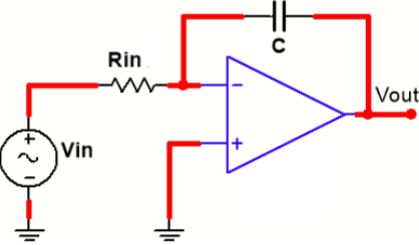

Integrator

$$V_{\text{out}} = -\frac{1}{R_{\text{in}}C}\int V_{\text{in}} \, \mathrm{d}t$$

integrator diagram

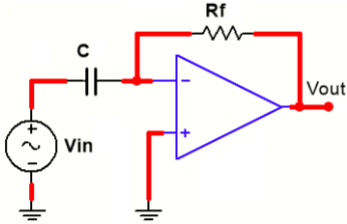

Differentiator

$$V_{\text{out}} = -R_{f}C \frac{\mathrm{d}V_{\text{in}}}{\mathrm{d}t}$$

differentiator diagram

Filter Design

$$V_{\text{out}} = -V_{\text{in}}\left(\frac{Z_{f}}{Z_{\text{in}}}\right)$$

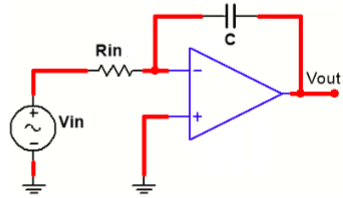

Low-Pass Filter Diagram

low-pass filter diagram

High-Pass Filter Diagram

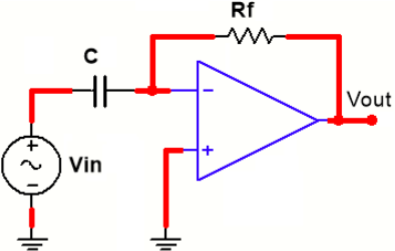

high-pass filter diagram

Example 04.2.

Inverting Amplifier Frequency Response Worked Out Example inverting op amplifier worked out example

Example 04.3.

Non-Inverting Amplifier Frequency Response Worked Out Example
